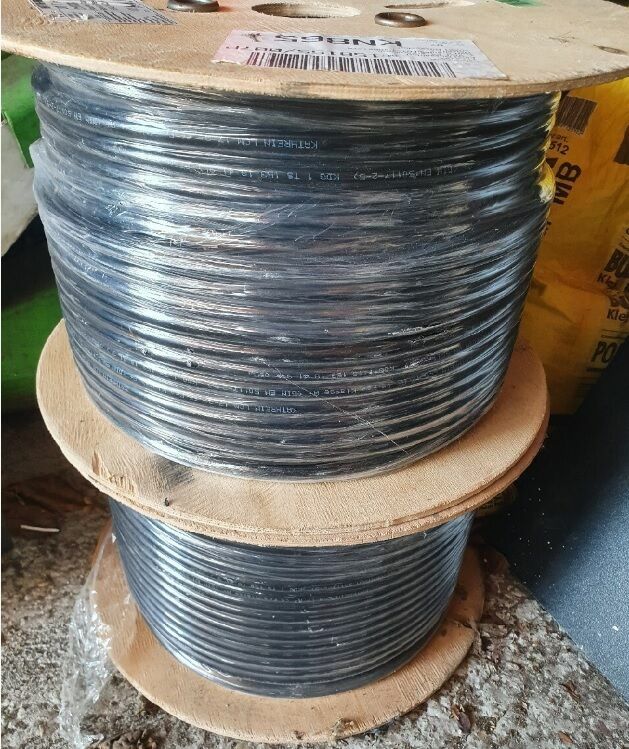

Kabel koncentryczny antenowy KATHREIN LCM 17 A+ RG11 1,63 Cu 120 dB PRO Neu

Oryginalny kabel antenowy KATHREIN wyprodukowany w całości w Niemczech za połowę oficjalnej ceny !

Odpowiedni do instalacji podziemnych jak i naziemnych ze względu na odporność na promieniowanie UV.


Opis:

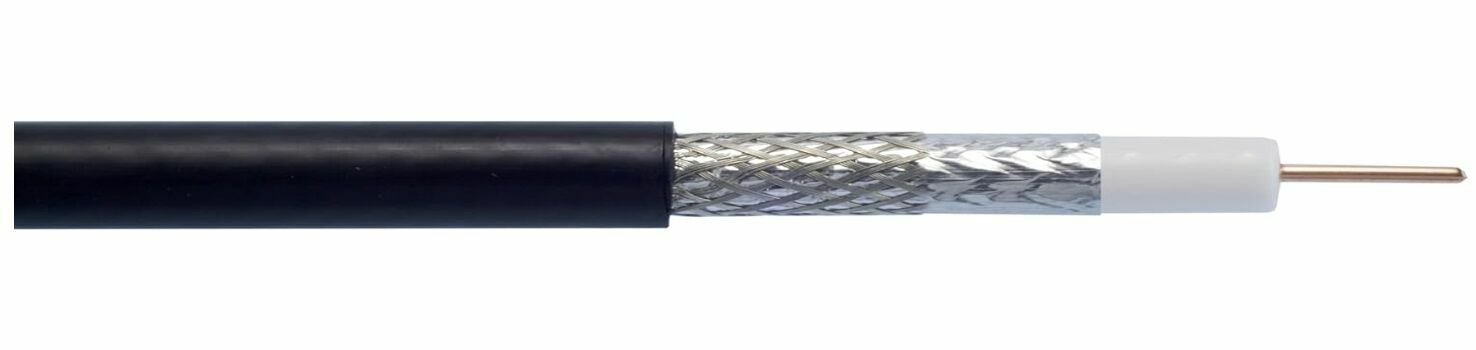

Kabel koncentryczny Fca | 10,4 mm | odpowiedni do instalacji podziemnych | skuteczność ekranowania typ.120 dB | oznaczenie miernika, klasa A+ | konstrukcja: 1,63 Cu/7,2 Al/CuSn/Al, PE czarny

Impedancja: 75 Ω

Z oznaczeniem miernika

Izolacja wykonana ze specjalnej mieszanki ogniw i PE, spieniona przez wtrysk gazu

Przewód wewnętrzny z gołej miedzi; przewód zewnętrzny z potrójnym ekranowaniem z cynowanym oplotem miedzianym i dwiema warstwami folii

Bardzo niskie tłumienie na bardzo dużych odległościach

Zgodność z normą: EN 50117; klasa ekranowania A+

Bardzo wysoki współczynnik ekranowania typ. 120 dB

Rozporządzenie UE 305/2011 w sprawie wyrobów budowlanych (EN 50575): Fca

Nadaje się do instalacji podziemnych i zewnętrznych

Bezołowiowe; bez silikonu; bezhalogenowe; odporne na promieniowanie UV


Dane techniczne:


Typ: LCM 17 A+

Klasa ekranowania: A+

Klasa pożarowa - BauPVO 305/2011: Euroclass Fca

Obszar instalacji: Wewnątrz, na zewnątrz, w ziemi

Żyła wewnętrzna: 1,63 mm Cu

Izolacja: 7,2 mm PEE/PH

Przewód zewnętrzny: 1 x folia Al/pet/Al 1 x oplot CuSn

Powłoka zewnętrzna: 10,4 mm PE czarny

Promień gięcia: > 110 mm

Współczynnik skrócenia: 0,84

Tłumienie przy 5 MHz: 0,9 dB/100 m

Tłumienie przy 50 MHz: 2,8 dB/100 m

Tłumienie przy 100 MHz: 3,9 dB/100 m

Tłumienie przy 450 MHz: 8,6 dB/100 m

Tłumienie przy 860 MHz: 12,2 dB/100 m

Tłumienie przy 1000 MHz: 13,1 dB/100 m

Tłumienie przy 2150 MHz: 20,3 dB/100 m

Tłumienie przy 2400 MHz: 21,8 dB/100 m

Strata odbicia 5 - 470 MHz: ≥ 26 dB

Strata odbicia 470 - 862 MHz: ≥ 25 dB

Strata odbicia 862 - 1000 MHz: ≥ 23 dB

Tłumienie odbić 1000 - 3000 MHz: ≥ 20 dB

Tłumienie ekranowania 30 - 2400 MHz typ: 120 dB

Rezystancja sprzężenia 5 - 30 MHz: ≤ 2,5 mOhm/m

Rezystancja przy prądzie stałym: ≤ 16 Ω/km

Obciążenie ogniowe: 1,7 MJ/m

Zul. Temperatura otoczenia: -40 do +70 °C

Waga: 9,5 kg/100 m


Uwaga:

Podana cena jest za 1 m. Aktualnie dostępnych jest 180 m.
